Treci pe lângă orice clădire cu fațadă de sticlă într-o după-amiază luminoasă și poți simți problema. Lumina soarelui trece prin geam, lovește o suprafață din interior și se transformă în căldură pe care sistemul de răcire trebuie apoi să o elimine. Umbrirea arhitecturală este practica de a întrerupe acea secvență înainte de a începe. Este, de asemenea, una dintre puținele mișcări de design care îmbunătățește confortul ocupanților, reduce cererea de energie și conferă fațadei caracterul ei în același timp.
Acest ghid analizează modul în care strategiile de umbrire se schimbă în funcție de orientare, unde țesăturile acoperite și ecranele de plasă se potrivesc alături de lambriuri și aripioare și ce merită verificat înainte de a specifica un material textil pentru o instalație de umbrire permanentă.
Ce face umbrirea arhitecturală pentru o clădire
Un dispozitiv de umbrire interceptează radiația solară directă înainte de a ajunge la geam sau perete. Urmează trei beneficii. În primul rând, câștigul de căldură solară scade, astfel încât instalația de răcire poate fi mai mică și funcționează mai puține ore în fiecare an. În al doilea rând, strălucirea este controlată, ceea ce contează mai mult decât se așteaptă mulți oameni în birouri, săli de clasă și saloane unde ecranele și suprafețele de lucru stau aproape de ferestre. În al treilea rând, fațada în sine și materialele din spatele acesteia sunt protejate: acoperirile, etanșanții și finisajele interioare îmbătrânesc mai lent atunci când nu sunt gătite de soare direct.
Umbrirea nu este doar o chestiune de acoperire a sticlei. Un dispozitiv bine judecat blochează soarele de vară cu unghi înalt, în timp ce lasă soarele de iarnă cu unghi scăzut să treacă și încă admite suficientă lumină naturală pentru ca spațiul să se simtă deschis. Umbrirea excesivă este un mod real de eșec: încăperile devin întunecate, iluminatul artificial se aprinde, iar energia economisită la răcire este cheltuită din nou pe lămpi.
De ce orientarea conduce fiecare decizie de umbrire
Deoarece soarele urmează o cale previzibilă, orientarea vă spune mai multe despre răspunsul corect de umbrire decât aproape orice alt factor individual. Tabelul de mai jos rezumă logica pe care majoritatea designerilor o aplică în emisfera nordică; în emisfera sudică, nordul și sudul pur și simplu schimbă rolurile.
| Orientare fatada | Provocare solară | Abordare de umbrire care de obicei funcționează |
|---|---|---|
| Sud | Soare înalt de vară, soare scăzut de iarnă | Jaluzele orizontale fixe, surplombe sau copertine cu șipci dimensionate pentru a admite soarele de iarnă |
| Est și Vest | Soare cu unghi scăzut dimineața și după-amiaza târziu | Aripioare verticale, dezvăluiri adânci, ecrane mobile din plasă sau panouri textile glisante |
| la nord | În mare parte lumină difuză, plus soarele scăzut de vară lângă răsărit și apus | Umbrire minimă; rafturi luminoase și control local al strălucirii acolo unde este necesar |
| Lanterne și atrii | Soarele ridicat deasupra capului o mare parte a zilei | Grilaje exterioare, copertine din țesătură sau ecrane tensionate deasupra geamurilor |
Cotele de est și vest sunt cele dificile. Soarele sosește aproape orizontal, așa că o simplă surplomă face puțin și câștigul solar coincide cu cea mai caldă parte a după-amiezii. Aici își câștigă locul ecranele mobile și textilele din plasă, deoarece pot fi desfășurate atunci când soarele este scăzut și retractate atunci când nu este.
Comparativ cu umbrirea fixă, mobilă și textilă
Dispozitive fixe
Jaluzelele, brise-soleil, surplombele și deschiderile adânc încastrate nu au piese mobile, nici motoare și nici contract de întreținere. Acestea sunt alegerea implicită pentru clădirile publice unde fiabilitatea contează și pot fi dimensionate cu precizie din datele traseului solar. Punctul lor slab este inflexibilitatea: sunt setate pentru o singură condiție de design și nu pot răspunde la schimbarea vremii, a sezonului sau a utilizării unei încăperi.
Sisteme operabile și retractabile
Jaluzele rulante, ecranele glisante, copertinele retractabile și aripioarele rotative pot fi reglate de către ocupanți sau printr-un sistem de management al clădirii. Ele se descurcă bine cu schimbarea unghiurilor soarelui și pot fi trase înapoi atunci când lumina zilei sau priveliștea contează mai mult decât câștigul de căldură. Compromisul este la fel de clar: motoarele, șenile, senzorii și țesăturile au nevoie de service, iar un ecran defect este o defecțiune foarte vizibilă.
Țesătură și umbrire de tracțiune
Textile acoperite se află între cele două poziții. Un baldachin cu membrană tensionată se întinde pe o suprafață mare, cu foarte puține suporturi, astfel încât poate umbri o piață, o pasarelă, o parcare, un hall de stadion sau o curte de aeroport fără a umple spațiul cu coloane. Materialul este ușor, se împachetează pentru transport și poate fi modelat în forme curbate care se rigidizează odată ce materialul este precomprimat. Membranele acoperite în intervalul de la 950 la 1250 g/m2 sunt alegerea obișnuită pentru structurile exterioare permanente, deoarece stratul de acoperire rezistă la lumina ultravioletă și la absorbția murdăriei ani de zile, mai degrabă decât anotimpurile.

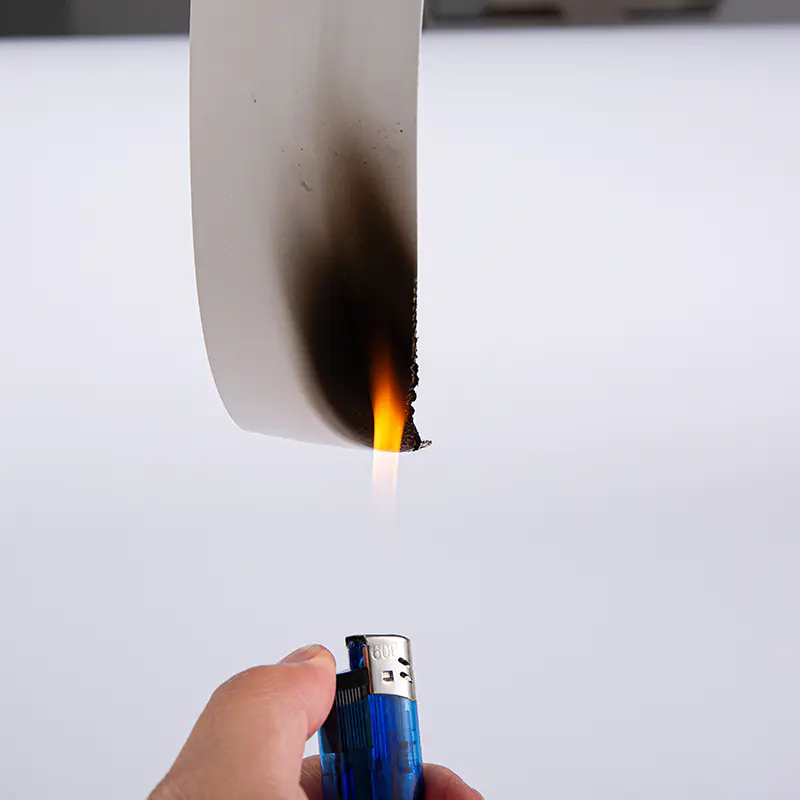

Țesătură cu membrană de tracțiune PVDF 1100G R-515 O membrană din poliester acoperită cu PVC de 1100 g/mp cu lac PVDF pentru structuri permanente de tracțiune, oferind rezistență ridicată și performanță de autocurățare. Vizualizare produs → Ecrane cu plasă: umbrire fără a pierde vederea
Nu orice problemă de umbrire are nevoie de un acoperiș solid. Acolo unde o perspectivă sau o briză contează mai mult decât controlul solar maxim, un ecran de plasă țesut este adesea cel mai bun răspuns. Numărul cheie este factorul de deschidere, care este procentul din suprafața țesăturii care este deschisă. O plasă cu o deschidere de aproximativ 30 până la 50 la sută filtrează o parte utilă de radiație directă și atenuează strălucirea, permițând totuși ocupanților să vadă orizontul și lasând aerul să treacă, ceea ce reduce și presiunea vântului asupra elementelor de fixare și a cadrului de susținere.
Două ochiuri acoperite pot arăta identice într-o carte de mostre și se pot comporta destul de diferit pe o fațadă, deoarece țesutura, greutatea acoperirii și finisajul suprafeței influențează modul în care ecranul filtrează lumina. O scurtă prezentare generală a cum sunt clasificate și utilizate țesăturile de plasă merită citit înainte de a selecta materialele pentru un ecran solar.
Țesătură de plasă de poliester acoperită cu PVC de 400 G pentru umbrelă de soare în aer liber O plasă de poliester acoperită cu PVC de 400 g/mp pentru copertine exterioare, cu flux de aer, culori multiple și dimensiuni personalizabile pentru proiecte de ecran solar. Vizualizare produs → Umbrirea ca a doua piele pe fațadă
O altă utilizare a plasei acoperite are mai puțin de-a face cu geamurile și mai mult cu peretele în sine. Un strat de plasă tensionat ținut la mică distanță în fața unei fațade creează o a doua piele ventilată. Umbrează peretele de soare direct, astfel încât temperatura suprafeței rămâne mai scăzută și mai puțină căldură este stocată în structură; ascunde echipamente de service, conducte de apă de ploaie și grilaje de ventilație; și oferă o înălțime mare și plată o anumită adâncime și model. Deoarece plasa este deschisă, peretele din spatele ei se poate usca în continuare, iar ecranul adaugă foarte puțină greutate cadrului.
Țesătură din plasă PVC 400G pentru decorarea pereților exteriori O plasă de poliester acoperită cu PVC de 400 g/mp pentru fațadele ventilate de clădiri, combinând rezistența la intemperii, rezistența la rupere și respirabilitatea pentru decorarea pereților exteriori. Vizualizare produs → Compararea principalelor familii de țesături de umbrire
Majoritatea textilelor de umbrire au același schelet: a țesătură de bază din poliester , solidă sau plasă, cu un strat de polimer care blochează țesătura împreună și o ferește de lumina soarelui și de apă. Ceea ce contează în stadiul de specificare este chimia acoperirii, greutatea țesăturii și deschiderea.
| Familia de țesături | Greutate tipică | Cel mai potrivit pentru | Ce contribuie |
|---|---|---|---|
| Țesătură plasă acoperită cu PVC | 280 până la 400 g/m2 | Rulouri, creme de protecție solară, ecrane de fațadă | Deschidere, controlul strălucirii, permeabilitatea vântului |
| Țesătură pentru corturi și corturi acoperite cu PVC | 650 până la 850 g/m2 | Copertine, copertine, acoperișuri pentru evenimente și piețe | Rezistență la apă, opțiuni de blocare, cusături sudabile |
| PVDF sau membrană arhitecturală acrilică | 950 până la 1250 g/m2 | Structuri permanente de umbrire la tracțiune | Stabilitate UV pe termen lung, rezistență ridicată la tracțiune, suprafață ușor de curățat |
O listă de verificare a specificațiilor practice
Indiferent dacă ecranul ajunge pe fereastra unei școli sau pe o sală de transport, aceleași întrebări tind să decidă dacă instalația arată încă imediat după cinci veri.
- Începeți de la datele traseului solar pentru site-ul real, mai degrabă decât de la o fotografie a unui alt proiect.
- Remediați factorul de deschidere sau transmisia luminii de care aveți nevoie înainte de a vă stabili o culoare.
- Decideți din timp dacă ecranul trebuie să fie retractabil și planificați accesul pentru întreținere în același timp.
- Întrebați despre tipul de acoperire și greutatea stratului, nu numai despre greutatea totală a materialului. Două țesături de aceeași greutate pot îmbătrâni foarte diferit.
- Verificați rezistența la tracțiune, rupere și cusături în raport cu sarcina vântului la punctele de fixare.
- Confirmați performanța la foc în raport cu codul local și obțineți dovezile de testare în scris.
- Planificați curățarea de la început: detergent blând, o perie moale, fără solvenți agresivi și o verificare vizuală a marginilor tensionate de două ori pe an.
Ce vedem din partea fabricii
Propria noastră experiență în acest domeniu a început în 2010 la Haining, unde țesăturile de bază din poliester sunt acoperite cu PVC, PVDF și sisteme acrilice pentru structuri cu membrane, corturi, copertine și ecrane industriale. Din acea parte a lanțului de aprovizionare, cea mai frecventă greșeală este specificarea unei țesături dintr-o fotografie sau doar dintr-un număr de greutate. Greutatea vă spune cât de mult material este acolo; nu spune nimic despre modul în care a fost formulată acoperirea, cât de strâns a fost țesută pânza de bază sau cum vor fi finisate marginile.
Dacă un proiect de umbrire este în stadiile incipiente, orientarea, distanța dintre punctele de fixare și deschiderea pe care o doriți sunt detaliile care merită stabilite mai întâi. Pentru oricine dorește să compare direct specificațiile, țesăturile acoperite pe care le fabricăm acoperă toate cele trei familii descrise mai sus, iar mostrele fizice rămân cea mai rapidă modalitate de a vedea cum se comportă o plasă sau o membrană în lumină reală.
Umbrirea arhitecturală se reduce rareori la un singur produs. Se rezumă mai întâi la geometrie și apoi la un material care își va face în continuare treaba un deceniu mai târziu. Obțineți orientarea și deschiderea corecte, iar restul specificațiilor devine considerabil mai ușor.
